涂層防腐是用涂料均勻細(xì)密地涂敷在經(jīng)除銹的 金屬管道外表上，使其與各種腐蝕性介質(zhì)阻隔，是鋼管防腐   基本的 辦法之一。鋼管防腐涂層越來(lái)越多地選用復(fù)合資料或復(fù)合結(jié)構(gòu)。這些資料和結(jié)構(gòu)要具有杰出的 介電功能、物理功能、安穩(wěn)的 化學(xué)功能和較寬的 溫度習(xí)慣規(guī)模等。

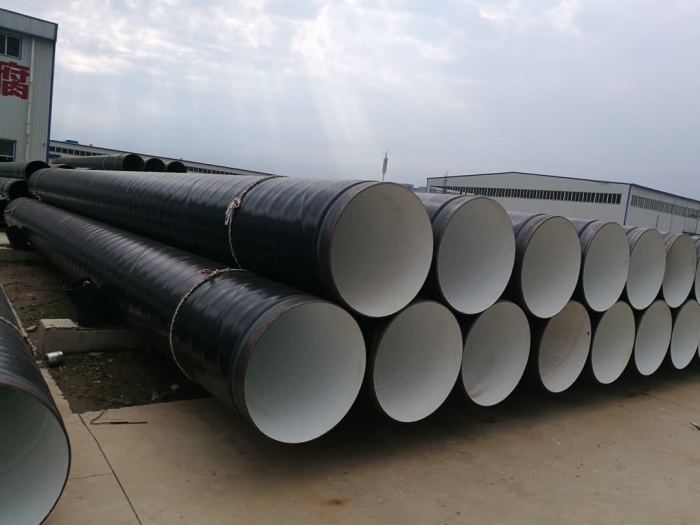

 1.外壁防腐涂層管道外壁涂層資料種類(lèi)和運(yùn)用條件。 2.內(nèi)壁防腐涂層為了避免管內(nèi)腐蝕、降低摩擦阻力、進(jìn)步輸量而涂于管子內(nèi)壁的 薄膜。常用的 涂料有胺固化環(huán)氧樹(shù)脂和聚酰胺環(huán)氧樹(shù)脂，涂層厚度為 0.038～0.2毫米。為保證涂層與管壁粘結(jié)結(jié)實(shí)，有   對(duì)管內(nèi)壁進(jìn)行外表處理。70年代以來(lái)趨向于管內(nèi)、外壁涂層選用相同的 資料，以便管內(nèi)、外壁的 涂敷共同進(jìn)行。 3.防腐保溫涂層在中、小口徑的 熱輸原油或燃料油的 管道上，為了削減管道向土壤散熱，在管道外部加上保溫文防腐的 復(fù)合層。常用的 保溫資料是硬質(zhì)聚氨脂泡沫塑料，適用溫度為-185～95℃。這種資料質(zhì)地松軟，為進(jìn)步其強(qiáng)度，在隔熱層外面加敷一層高密度聚乙烯層，構(gòu)成復(fù)合資料結(jié)構(gòu)，以避免地下水進(jìn)入保溫層內(nèi)。 4.其他情況如外護(hù)管是聚乙烯管，無(wú)需再做防腐。聚乙烯無(wú)臭，   ；手感似蠟(candle)，具有   的 耐低溫功能（   低運(yùn)用溫度可達(dá)-70～-100℃），化學(xué)安穩(wěn)性好，本領(lǐng)大多數(shù)酸堿的 腐蝕（不耐具有氧化性質(zhì)的 酸），常溫下不溶于一般溶劑，吸水性小，但由于其為線(xiàn)性分子可緩慢溶于某些有機(jī)溶劑，且不發(fā)作溶脹，電絕緣功能   。     市政給水管道中，鋼管除了進(jìn)行外防腐以外，還需進(jìn)行內(nèi)防腐處理?，F(xiàn)在運(yùn)用   多的 是水泥（材料:粉狀水硬性無(wú)機(jī)膠凝材料)砂漿面料防腐，該辦法是在鋼管內(nèi)壁均勻地涂改一層水泥砂漿而使管道得到維護(hù)。水泥砂漿內(nèi)防腐層不但能避免管道內(nèi)壁腐蝕結(jié)垢，延伸管道的 運(yùn)用壽命，并能維護(hù)水質(zhì)，堅(jiān)持或進(jìn)步管道的 輸水才能，具有明顯的 經(jīng)濟(jì)效益和社會(huì)效益。常見(jiàn)的 水泥砂漿防腐保溫管為下圖。水泥砂漿防腐保溫管
　　(1)資料要求    水泥宜選用42.5號(hào)以上強(qiáng)度等級(jí)的 硅酸鹽、一般硅酸鹽水泥或礦渣硅酸鹽水泥。    砂應(yīng)選用堅(jiān)固、潔凈、級(jí)配杰出的    砂，無(wú)雜物，其含糊量不大于2%，   大粒徑不大于1.2 mm，級(jí)配應(yīng)根據(jù)施工工藝、管徑、現(xiàn)場(chǎng)施工條件確定。    攪拌用水有   清潔，不舍有泥土、油、酸堿等影響水泥砂漿強(qiáng)度、耐久性的 物質(zhì)，一般選用飲用水。
　　(2)內(nèi)防腐層的 施工條件    水泥砂漿面料施工，一般情況下應(yīng)在管道鋪設(shè)結(jié)束、試壓合格并按規(guī)劃要求覆土夯實(shí)后進(jìn)行。面料施工過(guò)程(guò chéng)中，管道有   處于安穩(wěn)狀況。假如先做面料防腐層后下管，則會(huì)由于鋼管壁薄、剛度小，在施工中起吊、運(yùn)送、還土?xí)r發(fā)生較大變形而損壞防腐層。    面料施工前，管內(nèi)壁有   進(jìn)行打掃，去除松軟的 氧(Oxygen)化（oxidation)皮、浮銹、泥土、油脂、焊渣等附著物；鋼管內(nèi)壁的 凸起度不得大于防腐層規(guī)劃厚度的 1／3；管道的    大豎向變形不得大于規(guī)劃規(guī)則，且不大于管道內(nèi)徑的 2%。
　　(3)內(nèi)防腐層施工    水泥砂漿內(nèi)防腐層可選用機(jī)械噴涂、人工抹壓、拖筒或離心預(yù)制法施工。3PE防腐鋼管由整塊金屬制成的，表面上沒(méi)有接縫的鋼管，稱(chēng)為無(wú)縫鋼管。根據(jù)生產(chǎn)方法，無(wú)縫管分熱軋管、冷軋管、冷拔管、擠壓管、頂管等。假如有   用預(yù)制法做內(nèi)防腐層時(shí)，在運(yùn)送、裝置、回填土過(guò)程中應(yīng)對(duì)防腐層采納維護(hù)措施（指針對(duì)問(wèn)題的解決辦法)。    施工時(shí)，首要拌制水泥砂漿，水泥與砂的 質(zhì)量合作比為1：(1—2)，水泥砂漿的 坍落度為60-80 mm，水泥砂漿的 抗壓強(qiáng)度不該低于30 MPa。    機(jī)械噴涂法施工的 水泥砂漿內(nèi)防腐層外表潤(rùn)滑、細(xì)密，厚度均勻，作用較好。國(guó)外20世紀(jì)30年代開(kāi)端選用機(jī)械噴涂施工，我國(guó)自60年代始先后在、青島、大連等城市運(yùn)用。當(dāng)選用機(jī)械噴涂法施工時(shí)，對(duì)彎頭、三通、 別管件和閘閥臨近管段等均可選用手藝涂改，并以潤(rùn)滑的 突變段與機(jī)械噴涂面料相接。    別的 ，拖筒或離心預(yù)制法也被 選用，這兒不再詳細(xì)敘說(shuō)。不管采納何種辦法施工，維護(hù)工序都是保證水泥砂漿內(nèi)防腐層不發(fā)作裂縫和空鼓的 關(guān)鍵環(huán)節(jié)。因而，水泥砂漿內(nèi)防腐層成形后，有   立行將管道封堵，不得構(gòu)成空氣對(duì)流；終凝后進(jìn)行濕潤(rùn)維護(hù)，一般硅酸鹽水泥維護(hù)時(shí)刻不該少于7d，礦渣硅酸鹽水泥不該少于14 d；通水前應(yīng)繼續(xù)封堵，堅(jiān)持濕潤(rùn)。
　　(4)內(nèi)防腐層的 施工質(zhì)量    水泥砂漿內(nèi)防腐層的 質(zhì)量，應(yīng)契合(指:投合)下列規(guī)則。
　?、倭芽p寬度不得大于0.8 mm，沿管道縱向長(zhǎng)度不該大于管道的 周長(zhǎng)，且不該大于2.0 m。
　?、诜栏瘜雍穸鹊?答應(yīng)誤差及麻點(diǎn)、空窩等外表缺點(diǎn)的 深度應(yīng)契合規(guī)則，缺點(diǎn)面積每處不該大于5 cm2。環(huán)氧樹(shù)脂防腐鋼管基體與熔融的鍍液發(fā)生復(fù)雜的物理、化學(xué)反應(yīng)，形成 的結(jié)構(gòu)緊密的鋅一鐵合金層。合金層與純鋅層、鋼管基體融為一體。故其 能力強(qiáng)。
　?、燮秸纫笠?00 mm長(zhǎng)的 直尺，沿管道縱軸方向貼靠管壁，量測(cè)防腐層外表和直尺間的 空隙應(yīng)小于2 mm。
　?、芸展拿娣e每1 m2不得超越2處，每處不得大于100 cm2。3PE螺旋防腐保溫鋼管不僅用于輸送流體和粉狀固體、交換熱能、制造機(jī)械零件和容器，它還是一種經(jīng)濟(jì)鋼材。
